一、北斗校時設備（GPS授時裝置,北斗同步時鐘產品,網絡校時）簡介：

    上海銳呈電氣有限公司生產的北斗校時設備是應用GPS北斗技術的標準時間顯示和發送裝置。

    產品采用具有96個并行接收通道的 GPS北斗接收器和30～100米有源天線。接收器在搜索鎖定4顆衛星后，能計算給出準確的時間信息，具有脈沖空接點對時信號、 RS422/485、RS232串行對時信號、TTL電平及1KHz調制的IRIG-B碼對時信號、DCF77等多種多路校時信號。產品還同時具有基于NTP/SNTP協議的網絡時間服務器模塊，可應用于電力測控系統的以太網（局域網）絡的系統校時。

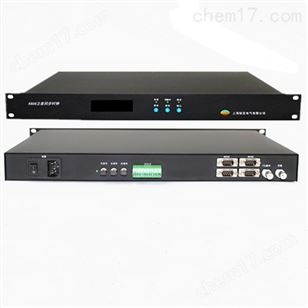

    裝置采用19英寸2U/4U標準機箱，模塊化結構設計，備有多種功能模塊，靈活組合，易于擴展。

二、主要特點：

1、箱體采用符合電磁兼容要求的鋁合金材料，抗干擾性能力強。采用功能模塊后插方式，結構緊湊，根據現場需要更改、配置方便，擴展靈活，維修方便。

2、時間精度高，脈沖對時精度可達0.1微秒以內。

3、具有多種對時輸出接口，脈沖對時；串行口對時；IRIG－B碼對時，DCF77碼對,網絡對時，對時輸出信號均為隔離輸出。

4、輸出通道多，組合方便，可由用戶根據需要選擇搭配。

5、采用高性能、大功率、寬范圍開關電源，工作穩定。

6、具有失電和故障報警2組繼電器接點輸出。

7、面板設有14位LED數碼顯示，可顯示年、月、日、時、分、秒；另有LED發光管指示工作狀態。

三、技術指標：

1、GPS接收器接收頻率：1575.42MHz；接收靈敏度：捕獲〈-160dBW，跟蹤〈-163dBW；捕獲時間：裝置冷啟動時，〈3min，裝置熱啟動時，〈15S；內部電池類型：鋰電池，電池壽命：≮25000h。

2、北斗接收器：通道：6；接收靈敏度：-157.6dBW；冷啟動首捕時間：≤2秒；失鎖重捕時間：≤1 秒；1PPS精度：優于100nS。

3、輸出頻率：　　　　　　　10MHz、1PPS

   輸出電平：　　　　　　　1PPS輸出方波TTL電平

                           10MHz輸出正弦波12.5dBm

1PPS精度：                   優于15 nS

10MHz頻率精度：≤1.2×10-12/24h平均

諧波：-40dBc

雜散：-70dBc

相位噪聲：10Hz-120dBc/Hz

                        100Hz   -135dBc/Hz

                        1KHz    -135dBc/Hz

                        10KHz   -145dBc/Hz

                        100KHz  -145dBc/Hz

4、對時精度：脈沖、B碼：0.1μS，串口：10μS ，NTP/SNTP：1-10ms，PTP:70 ns；

5、網口支持協議：NTP/SNTP ，ARP，UDP/ Time，net， TFTP，SNMP，ICMP，DHCP，MD5，NTP V4，V3，V2，V1，NTP SERVER或NTP Client可選擇。

6、平均*間隔時間(MTBF)≥300000小時；平均維修時間（MTTR）：一般不大于30分，正常使用條件下無須維護。
