SMC氣缸MDBB100-200Z

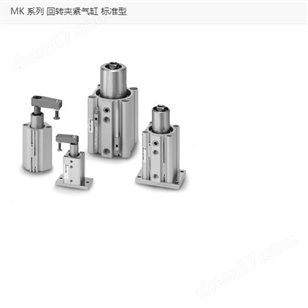

●安裝尺寸和MK系列相同.
●合并到新MK系列，并有更新
●合并到新MK系列，并有更新
| 字段描述 | 字段取值 | 取值描述 |
|---|---|---|
| 安裝方式 | B | 通孔,兩端螺孔共通 (標準) |
| 缸徑 | 12 | 缸徑 12mm |
| 通口螺紋的種類 | - | M螺紋(Φ12~Φ25),Rc(Φ32~Φ63) |
| 夾緊行程 | 10 | 10mm |
| 回轉方向 | L | 左回轉 |
| 缸體可選項 | N | 帶臂 |
| 磁性開關型號 | - | 無磁性開關(內置磁環) ※ 訂制規格XB6時無磁環 |
| 磁性開關個數 | - | 2個 或 無 |
| 訂制規格 | - | 標準 |
SMC氣缸MDBB100-200Z
| 字段描述 | 取值描述 |
|---|---|
| 配管口徑 (空氣壓通口) | M5X0.8 |
| 適用流體 | 空氣 |
| 形式 | 氣壓式 |
| 磁性開關用內置磁環 | 內置磁環 |
| 動作方式 | 雙作用 |
| 活塞桿類型 | 單桿 |
| 緩沖 | 墊緩沖 |
| 回轉角度 | 90±10 ° |
| 回轉行程 | 7.5 mm |
| 最小使用圧力 [MPa] | 0.1 MPa |
| 最大使用圧力 [MPa] | 1.0 MPa |
| 保證耐壓力 [MPa] | 1.5 MPa |
| 使用流體溫度 最小値 [°C] | -10 °C |
| 使用流體溫度 最大値 [°C] | 60 °C |
| 周圍溫度 最小值 [°C] | -10 °C |
| 周圍溫度 最大值 [°C] | 60 °C |
| 給油 | 不給油式 |
| 使用活塞速度 最小值 [mm/s] | 50 mm/s |
| 使用活塞速度 最大值 [mm/s] | 200 mm/s |
| 行程長度允差 最小值 [mm] | -0.4 mm |
| 行程長度允差 最大值 [mm] | 0.6 mm |
| 不回轉精度 [°] | ±1.4 ° |
| 活塞桿直徑 [mm] | 6 mm |
| 受壓面積 IN [mm2] | 80 mm2 |
| 受壓面積 OUT [mm2] | 110 mm2 |
| 理論推力 IN [N] (使用圧力 0.3 MPa) | 25 N |
| 理論推力 IN [N] (使用圧力 0.5 MPa) | 42 N |
| 理論推力 IN [N] (使用圧力 0.7 MPa) | 59 N |
| 理論推力 IN [N] (使用圧力 1.0 MPa) | 85 N |
| 理論推力 OUT [N] (使用圧力 0.3 MPa) | 34 N |
| 理論推力 OUT [N] (使用圧力 0.5 MPa) | 57 N |
| 理論推力 OUT [N] (使用圧力 0.7 MPa) | 79 N |
| 理論推力 OUT [N] (使用圧力 1.0 MPa) | 113 N |
